Zastanawialiście się kiedyś, jak to się dzieje, że prąd elektryczny pojawia się w Waszych gniazdkach? Za tym pozornie prostym faktem stoi złożony proces technologiczny, którego sercem jest generator prądu w elektrowni. W tym artykule zabiorę Was w podróż od podstawowych zasad fizycznych, przez budowę kluczowych komponentów, aż po różnice w działaniu w zależności od typu elektrowni. Zrozumienie tego mechanizmu jest kluczowe dla każdego, kto korzysta z energii elektrycznej czyli dla nas wszystkich.

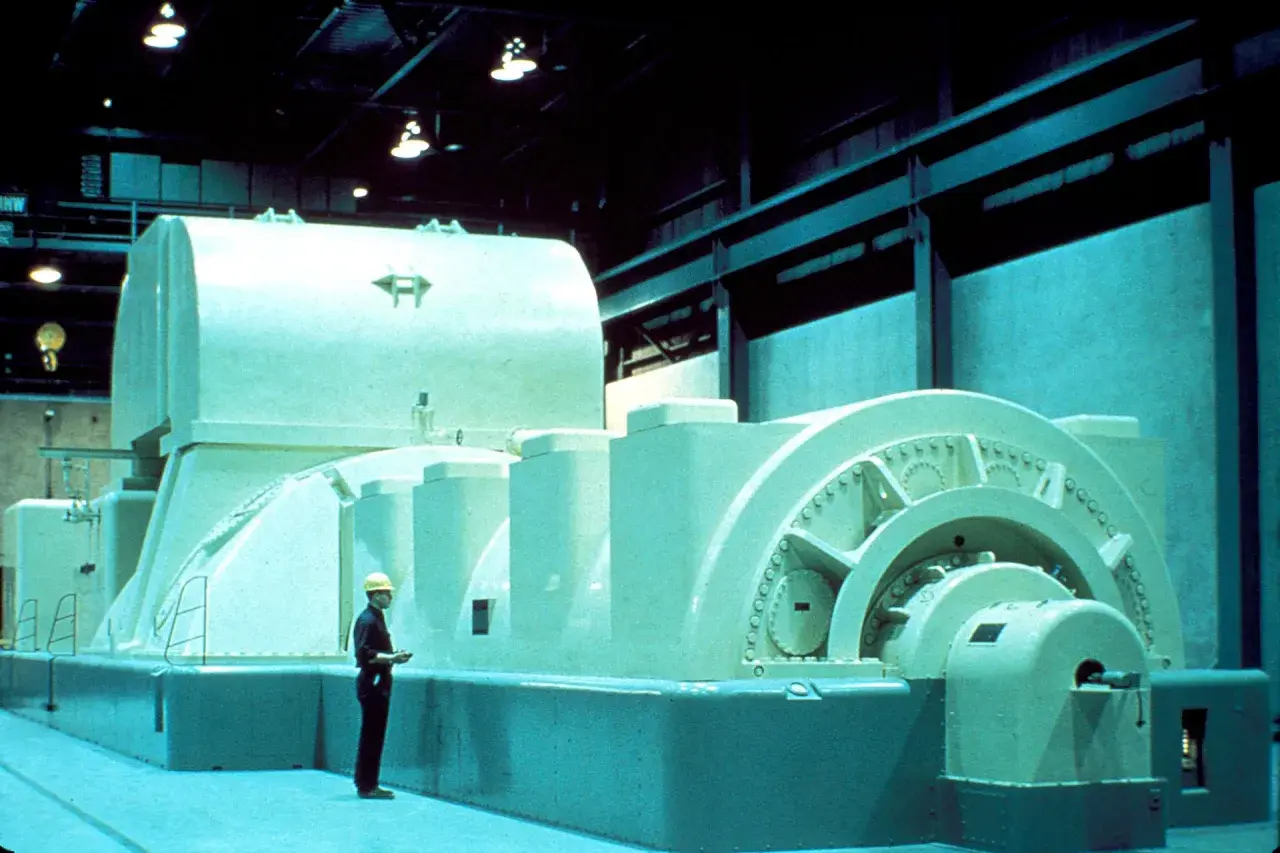

Generator prądu w elektrowni: serce systemu, które zamienia ruch w elektryczność dla Twojego domu.
- Działanie generatora opiera się na indukcji elektromagnetycznej Faradaya, gdzie ruch pola magnetycznego względem przewodnika generuje prąd.
- Kluczowe elementy generatora to nieruchomy stojan (z uzwojeniami miedzianymi, gdzie powstaje prąd) i obracający się wirnik (elektromagnes tworzący pole magnetyczne).
- Generator jest zawsze połączony z turbiną, która dostarcza energię mechaniczną, pochodzącą z pary (węgiel, gaz, atom), wody lub wiatru.
- W dużych elektrowniach dominują generatory synchroniczne, charakteryzujące się wysoką sprawnością (ponad 95-97%) i synchronizacją z częstotliwością sieci.
- Polski system energetyczny, choć wciąż oparty na węglu, dynamicznie rozwija OZE, gdzie generatory również odgrywają kluczową rolę.
- Wysoka sprawność i zaawansowane systemy chłodzenia (np. wodorowe) są niezbędne dla efektywnej i bezpiecznej pracy generatorów dużej mocy.
Podstawy działania: indukcja elektromagnetyczna Faradaya
Zanim zagłębimy się w skomplikowaną budowę generatora, musimy zrozumieć fundament, na którym opiera się cała produkcja energii elektrycznej. Tym fundamentem jest niezwykłe zjawisko fizyczne indukcja elektromagnetyczna Faradaya. To właśnie dzięki niemu ruch mechaniczny może zostać przekształcony w prąd, który zasila nasze domy i przemysł.
Czym jest indukcja elektromagnetyczna Faradaya i dlaczego to ona jest kluczem do produkcji prądu?
Indukcja elektromagnetyczna Faradaya to zjawisko odkryte przez Michaela Faradaya w 1831 roku. Mówiąc najprościej, polega ono na tym, że jeśli zmienimy strumień pola magnetycznego przenikającego przez obwód elektryczny, na przykład cewkę z drutu, to w tym obwodzie powstanie siła elektromotoryczna, czyli napięcie. To napięcie z kolei może wywołać przepływ prądu. Jest to absolutnie kluczowe dla generowania prądu, ponieważ oznacza, że wystarczy ruch pola magnetycznego względem przewodnika (lub odwrotnie), aby „wycisnąć” z niego energię elektryczną.
Prosty eksperyment myślowy: magnes i cewka, czyli przepis na prąd w pigułce.
Wyobraźmy sobie prosty eksperyment: mamy cewkę z drutu, podłączoną do miernika prądu, i zwykły magnes. Jeśli magnes leży nieruchomo obok cewki, miernik wskazuje zero. Ale gdy tylko zaczniemy przesuwać magnes w głąb cewki lub wyciągać go z niej, miernik natychmiast pokaże przepływ prądu. Im szybciej poruszamy magnesem, tym większy prąd. To właśnie jest indukcja elektromagnetyczna w praktyce! Magnes tworzy pole magnetyczne, a jego ruch względem cewki powoduje zmianę strumienia tego pola, co skutkuje powstaniem prądu. W generatorze elektrowni dzieje się dokładnie to samo, tylko na znacznie większą skalę i w sposób ciągły.
Budowa generatora: kluczowe elementy serca elektrowni
Generator to nie tylko abstrakcyjna idea indukcji, ale bardzo konkretne, potężne urządzenie, składające się z precyzyjnie zaprojektowanych komponentów. Każdy z nich pełni ściśle określoną funkcję, a ich harmonijna współpraca pozwala na efektywną zamianę energii mechanicznej w elektryczną. Przyjrzyjmy się bliżej jego sercu i mózgowi.

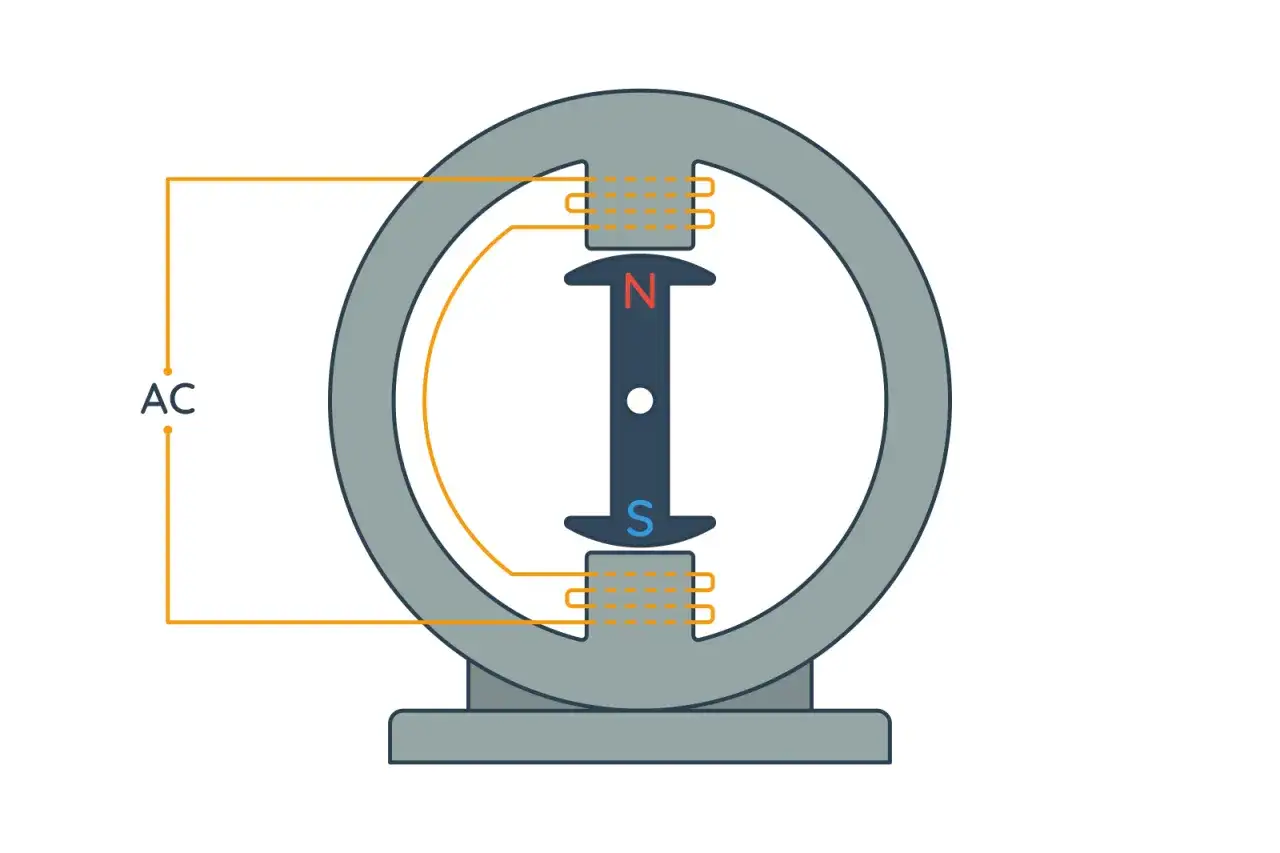

Stojan: nieruchoma potęga miedzianych uzwojeń, w której rodzi się prąd.
Stojan, czyli stator, to nieruchoma, zewnętrzna część generatora. Można go sobie wyobrazić jako duży, pusty cylinder, w którego wnętrzu znajdują się specjalne rowki. W tych rowkach umieszczone są masywne uzwojenia z miedzianego drutu. To właśnie w tych miedzianych cewkach, pod wpływem zmieniającego się pola magnetycznego wytwarzanego przez wirnik, indukuje się prąd elektryczny. Stojan jest więc miejscem, gdzie energia mechaniczna, przekształcona przez wirnik w pole magnetyczne, ostatecznie materializuje się jako prąd, który trafia do sieci.
Wirnik: obracający się elektromagnes, czyli serce tworzące pole magnetyczne.
W samym centrum stojana, obraca się wirnik (rotor) ruchoma, wewnętrzna część generatora. Wirnik to w istocie potężny elektromagnes. Przepływa przez niego specjalny prąd, nazywany prądem wzbudzenia, który jest dostarczany z zewnątrz. To właśnie ten prąd wzbudzenia sprawia, że wirnik generuje silne pole magnetyczne. Kiedy wirnik zaczyna się obracać, jego pole magnetyczne również wiruje, przenikając przez uzwojenia stojana i wywołując w nich zjawisko indukcji elektromagnetycznej. To on jest tym „magnesem” z naszego eksperymentu myślowego, tylko o niewyobrażalnie większej mocy.
Układ wzbudzenia: mózg operacji, który kontroluje napięcie prądu.
Aby wirnik mógł pełnić swoją funkcję elektromagnesu, potrzebuje stałego zasilania. Za to odpowiada układ wzbudzenia. Jego zadaniem jest dostarczanie prądu stałego do uzwojeń wirnika. To nie tylko kwestia zasilania układ wzbudzenia jest niczym mózg operacji, ponieważ to on kontroluje siłę pola magnetycznego wirnika. Zmieniając natężenie prądu wzbudzenia, możemy regulować siłę pola magnetycznego, a co za tym idzie, wpływać na wartość indukowanego napięcia wyjściowego generatora. To kluczowy element dla stabilności i jakości dostarczanej energii elektrycznej.
Generator i turbina: nierozerwalne połączenie w produkcji energii
Warto pamiętać, że generator sam w sobie nie wytwarza energii „z niczego”. Jego rola polega na przekształcaniu energii mechanicznej w energię elektryczną. Oznacza to, że potrzebuje on potężnego źródła ruchu obrotowego. I tu do gry wkracza turbina nierozerwalny partner generatora, który dostarcza mu niezbędną energię mechaniczną, stanowiąc integralną część całego systemu energetycznego.
Jak turbina przekształca siłę pary, wody lub wiatru w energię mechaniczną?
Turbina jest urządzeniem, które ma za zadanie zamienić energię pierwotną czy to ciśnienie pary, spadającą wodę, czy siłę wiatru w ruch obrotowy. W elektrowniach węglowych, gazowych czy jądrowych, para wodna pod wysokim ciśnieniem uderza w łopaty turbiny parowej, wprawiając ją w szybki ruch. W elektrowniach wodnych, to przepływająca lub spadająca woda napiera na łopaty turbiny wodnej. Natomiast w elektrowniach wiatrowych, energia kinetyczna wiatru obraca potężnymi łopatami turbiny wiatrowej. Niezależnie od źródła, cel jest jeden: wygenerować jak najefektywniejszy ruch obrotowy.Wał napędowy: fizyczne połączenie, które przenosi moc z turbiny na wirnik generatora.
Połączenie turbiny z generatorem jest realizowane za pomocą solidnego wału napędowego. To on jest fizycznym ogniwem, które przenosi całą energię mechaniczną z obracającej się turbiny bezpośrednio na wirnik generatora. Wał musi być niezwykle wytrzymały i precyzyjnie wykonany, aby sprostać ogromnym siłom i prędkościom obrotowym, często liczonym w tysiącach obrotów na minutę. Jego niezawodność jest kluczowa dla ciągłości produkcji energii, ponieważ jakiekolwiek uszkodzenie wału oznacza zatrzymanie całego bloku energetycznego.
Proces powstawania prądu: od źródła do gniazdka krok po kroku
Rozumiemy już podstawowe zasady i kluczowe elementy. Teraz połączmy to wszystko w spójną całość i prześledźmy krok po kroku, jak energia z pierwotnego źródła, poprzez generator, trafia do krajowej sieci energetycznej, a ostatecznie do naszych gniazdek. To złożony, ale fascynujący ciąg zdarzeń, który nieustannie zachodzi w elektrowniach na terenie całej Polski i świata.
Etap 1: wytworzenie energii pierwotnej (ciepło, ruch wody, siła wiatru).
Wszystko zaczyna się od źródła energii pierwotnej. W elektrowniach węglowych i gazowych paliwo jest spalane, aby ogrzać wodę i wytworzyć parę. W elektrowniach jądrowych ciepło pochodzi z kontrolowanej reakcji rozszczepienia jąder atomowych. W elektrowniach wodnych wykorzystywana jest energia kinetyczna i potencjalna płynącej lub spadającej wody. Natomiast w elektrowniach wiatrowych to siła wiatru jest bezpośrednim źródłem energii. To pierwszy, fundamentalny krok, który dostarcza „paliwa” dla całego procesu.
Etap 2: turbina wkracza do akcji zamiana energii pierwotnej w ruch obrotowy.
Kiedy energia pierwotna zostanie wytworzona, wkracza do akcji turbina. Czy to para pod wysokim ciśnieniem, która z impetem uderza w łopaty turbiny parowej, czy masa wody napierająca na łopaty hydroturbiny, czy też wiatr obracający łopatami turbiny wiatrowej w każdym przypadku energia pierwotna zostaje przekształcona w energię mechaniczną w postaci ruchu obrotowego. Turbina zaczyna wirować z dużą prędkością, przygotowując się do przekazania tej energii dalej.
Etap 3: wirnik generatora zaczyna się obracać, tworząc wirujące pole magnetyczne.
Ruch obrotowy turbiny jest następnie przenoszony za pośrednictwem wału napędowego bezpośrednio na wirnik generatora. W tym momencie, zasilany prądem wzbudzenia, wirnik zaczyna obracać się wewnątrz stojana, tworząc silne, wirujące pole magnetyczne. To właśnie ten ruch pola magnetycznego jest kluczowy dla dalszych etapów, ponieważ to on stanowi „bodziec” dla powstania prądu.
Etap 4: magia indukcji w stojanie powstaje prąd o ogromnej mocy.
Gdy wirujące pole magnetyczne wirnika przenika przez nieruchome uzwojenia miedziane stojana, dochodzi do „magii” indukcji elektromagnetycznej Faradaya. Zmieniający się strumień pola magnetycznego indukuje w uzwojeniach stojana siłę elektromotoryczną, czyli napięcie. To napięcie z kolei powoduje przepływ prądu elektrycznego. W ten sposób energia mechaniczna ruchu obrotowego zostaje przekształcona w energię elektryczną o ogromnej mocy, gotową do dalszego wykorzystania.
Etap 5: transformacja i przesył jak prąd z elektrowni trafia do sieci krajowej.
Wygenerowany prąd ma zazwyczaj stosunkowo niskie napięcie, co jest nieefektywne do przesyłania na duże odległości. Dlatego też, bezpośrednio przy elektrowni, prąd trafia do transformatorów, które znacznie podnoszą jego napięcie (nawet do kilkuset tysięcy woltów). Tak przetworzony prąd jest następnie przesyłany liniami wysokiego napięcia do krajowej sieci energetycznej, a stamtąd, poprzez kolejne stacje transformatorowe obniżające napięcie, dystrybuowany do naszych domów, biur i fabryk. To ostatni etap, który zamyka cykl dostarczania energii „od źródła do gniazdka”.
Różne typy elektrowni, jedna uniwersalna zasada działania
Choć źródła energii pierwotnej mogą być bardzo różnorodne od węgla, przez atom, po wodę i wiatr zasada działania generatora pozostaje niezmienna. To właśnie ta uniwersalność sprawia, że generator jest tak fundamentalnym elementem współczesnej energetyki. Przyjrzyjmy się, jak różne typy elektrowni wykorzystują tę samą zasadę, aby dostarczać nam prąd.

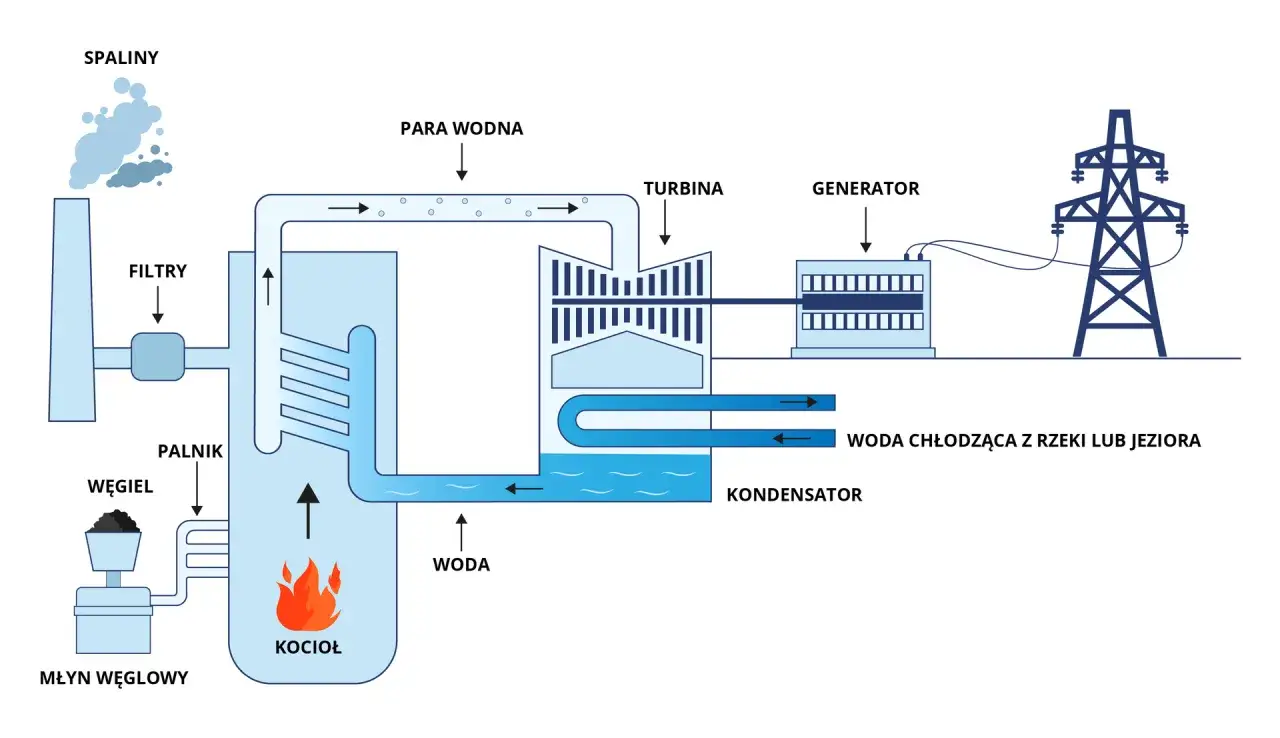

W elektrowni węglowej i gazowej: siła pary podgrzanej do setek stopni Celsjusza.
W Polsce wciąż dominują elektrownie węglowe, choć rola elektrowni gazowych rośnie. W obu przypadkach proces jest podobny: paliwo (węgiel kamienny, węgiel brunatny lub gaz ziemny) jest spalane w kotle, aby podgrzać wodę do bardzo wysokich temperatur, tworząc parę wodną pod ogromnym ciśnieniem. Ta para, mająca nawet kilkaset stopni Celsjusza, jest następnie kierowana na łopaty turbiny parowej, wprawiając ją w ruch obrotowy. Turbina z kolei napędza generator synchroniczny, który zamienia energię mechaniczną w elektryczną. To sprawdzona technologia, choć jej wpływ na środowisko jest przedmiotem szerokiej dyskusji.
W elektrowni jądrowej: jak kontrolowana reakcja łańcuchowa napędza turbogenerator?
Elektrownie jądrowe, choć nieobecne jeszcze w Polsce, są kluczowym elementem globalnej energetyki. Tutaj źródłem ciepła jest kontrolowana reakcja rozszczepienia jąder atomowych (najczęściej uranu) w reaktorze. Ciepło to służy do podgrzewania wody i wytwarzania pary pod wysokim ciśnieniem, podobnie jak w elektrowniach węglowych. Para ta następnie napędza turbinę parową, która jest połączona z generatorem. Różnica leży więc w sposobie wytwarzania ciepła, ale dalszy proces zamiany energii cieplnej na mechaniczną, a następnie elektryczną, jest analogiczny.
W elektrowni wodnej: potęga spadającej wody wprawiająca w ruch hydrogenerator.
Elektrownie wodne wykorzystują jedną z najstarszych i najbardziej ekologicznych form energii. Tutaj to energia kinetyczna i potencjalna spadającej lub płynącej wody jest bezpośrednio wykorzystywana do obracania turbiny wodnej, zwanej hydroturbiną. Hydroturbina jest zazwyczaj bezpośrednio połączona z hydrogeneratorem, który przekształca ruch obrotowy w prąd elektryczny. W Polsce mamy kilka ważnych elektrowni wodnych, w tym elektrownie szczytowo-pompowe (np. Żarnowiec, Solina), które działają jak gigantyczne magazyny energii, pompując wodę do górnego zbiornika w nocy (gdy prąd jest tańszy) i uwalniając ją w dzień (gdy zapotrzebowanie jest większe).
W elektrowni wiatrowej: jak wiatr obraca łopatami, które napędzają generator?
W elektrowniach wiatrowych, które dynamicznie rozwijają się w Polsce, źródłem energii jest energia kinetyczna wiatru. Wiatr uderza w potężne łopaty turbiny wiatrowej, wprawiając je w ruch obrotowy. Ten ruch jest następnie przekazywany do generatora (często poprzez przekładnię, choć coraz popularniejsze są generatory bezprzekładniowe), który zamienia go w energię elektryczną. Generatory w turbinach wiatrowych muszą być przystosowane do zmiennych warunków pracy i często wykorzystują zaawansowane układy sterowania, aby maksymalizować produkcję energii przy różnych prędkościach wiatru.
Zaawansowane aspekty techniczne i wyzwania współczesnych generatorów
Zrozumienie podstaw działania generatora to jedno, ale współczesne urządzenia to prawdziwe cuda inżynierii, które muszą sprostać ogromnym wyzwaniom. Generatory dużej mocy to nie tylko proste zastosowanie prawa Faradaya, ale złożone systemy, w których inżynierowie musieli rozwiązać wiele problemów, aby zapewnić efektywną, stabilną i bezpieczną produkcję energii na skalę przemysłową.
Generatory synchroniczne vs asynchroniczne: które dominują w energetyce i dlaczego?
W energetyce rozróżniamy głównie dwa typy generatorów: synchroniczne i asynchroniczne. W dużych elektrowniach systemowych czy to węglowych, jądrowych, czy wodnych niemal wyłącznie stosuje się generatory synchroniczne. Ich kluczową cechą jest to, że prędkość obrotowa wirnika jest ściśle zsynchronizowana z częstotliwością prądu w sieci (w Polsce i Europie jest to 50 Hz). Dzięki temu generatory synchroniczne są w stanie dostarczać stabilny prąd o stałej częstotliwości i odgrywają kluczową rolę w utrzymywaniu stabilności całej sieci energetycznej.
Generatory asynchroniczne (indukcyjne) są prostsze w budowie i tańsze, ale ich prędkość obrotowa nie jest sztywno związana z częstotliwością sieci. Były one stosowane w niektórych mniejszych zastosowaniach OZE, jednak obecnie w energetyce odnawialnej (szczególnie wiatrowej i wodnej) coraz większą popularność zyskują generatory synchroniczne z magnesami trwałymi (PMSG), które charakteryzują się bardzo wysoką sprawnością i elastycznością.

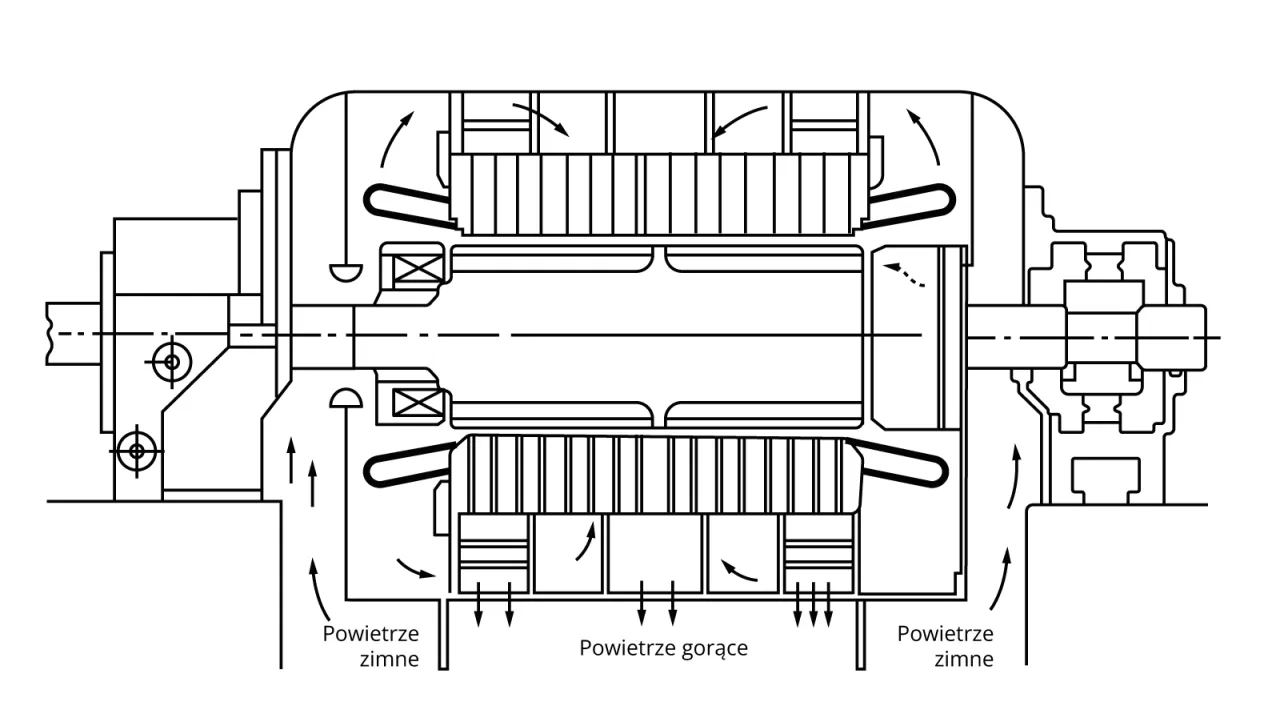

Problem chłodzenia: jak inżynierowie radzą sobie z ogromnymi temperaturami pracy?
Generatory dużej mocy, mimo swojej wysokiej sprawności, wydzielają ogromne ilości ciepła w wyniku strat energii (np. oporów elektrycznych w uzwojeniach czy strat magnetycznych). To ciepło musi być skutecznie odprowadzane, aby zapobiec przegrzewaniu się urządzenia, które mogłoby prowadzić do uszkodzeń, a nawet awarii. Dlatego inżynierowie stosują zaawansowane systemy chłodzenia. W największych generatorach często wykorzystuje się chłodzenie wodorowe (wodór ma znacznie lepsze właściwości chłodzące niż powietrze) lub chłodzenie wodne, gdzie woda przepływa przez specjalne kanały w uzwojeniach. Bez tych rozwiązań, ciągła i stabilna praca gigantycznych generatorów byłaby niemożliwa.
Przeczytaj również: Elektrownia Zduńska Wola: 700 MW mocy dla stabilnej energetyki
Sprawność generatora: jak wydajnie energia mechaniczna jest zamieniana w elektryczną?
Sprawność generatora to parametr określający, jak duża część dostarczonej energii mechanicznej zostaje przekształcona w użyteczną energię elektryczną. I tu mamy naprawdę dobre wieści: nowoczesne generatory charakteryzują się bardzo wysoką sprawnością, często przekraczającą 95%, a nawet osiągającą 97%. Oznacza to, że tylko niewielki procent energii jest tracony w postaci ciepła czy oporów. Ta niezwykle wysoka efektywność jest kluczowa w energetyce, ponieważ nawet niewielka poprawa sprawności na taką skalę przekłada się na ogromne oszczędności paliwa i mniejsze obciążenie dla środowiska. To jeden z powodów, dla których generatory są tak cenionymi maszynami w sercu każdej elektrowni.
