Przy instalacjach elektrycznych i fotowoltaicznych dobór zabezpieczeń nadprądowych decyduje nie tylko o bezpieczeństwie, ale też o tym, czy obwód będzie pracował stabilnie i bez niepotrzebnych wyłączeń. Najczęściej problemem nie jest brak zabezpieczenia, tylko jego niedopasowanie do prądu obciążenia, przewodu, zwarć i charakteru odbiornika. Poniżej pokazuję, jak podchodzę do tego praktycznie, kiedy wybrać bezpiecznik, a kiedy wyłącznik nadprądowy, oraz co zmienia się po stronie fotowoltaiki.
Najkrócej liczę przewód, obciążenie i dopiero potem aparat
- Najpierw sprawdzam prąd obciążenia, dopuszczalny prąd przewodu i zdolność wyłączania aparatu.
- Podstawowa relacja to Ib ≤ In ≤ Iz, ale dla bezpieczników trzeba jeszcze uwzględnić ich charakterystykę topienia.
- gG, aM i gPV nie są zamienne, bo chronią w innych warunkach i w inny sposób.
- W fotowoltaice kluczowe są: napięcie DC, prąd wsteczny między stringami i limit bezpiecznika podany przez producenta modułów.
- Najczęstszy błąd to dobór „na styk” bez korekty temperatury, grupowania kabli i selektywności.
Jakie dane decydują o wyborze aparatu
Ja zawsze zaczynam od liczb, a nie od samej nazwy wkładki czy wyłącznika. W praktyce patrzę na to, jaki prąd rzeczywiście płynie w obwodzie, jaki prąd może bezpiecznie przenieść przewód oraz jaki prąd zwarciowy może pojawić się w miejscu montażu. To podejście jest zgodne z logiką PN-HD 60364-4-43, czyli z zasadą, że aparat ma chronić przewód i instalację, a nie odwrotnie.
| Parametr | Co oznacza | Dlaczego jest ważny |
|---|---|---|
| Ib | Prąd obciążenia w normalnej pracy | Od niego zaczyna się cały dobór, bo zabezpieczenie nie może wybijać przy zwykłym użytkowaniu |
| Iz | Dopuszczalny prąd obciążalności przewodu po korektach | To przewód wyznacza górny limit, a nie wygoda montażu |
| In | Prąd znamionowy bezpiecznika lub wyłącznika | Musi mieścić się między obciążeniem a możliwościami przewodu |
| Icc / Ik | Spodziewany prąd zwarciowy w miejscu instalacji | Od tego zależy, czy aparat bezpiecznie wyłączy uszkodzenie |
| Ue | Napięcie znamionowe pracy | W obwodach DC to krytyczne, bo aparat musi wytrzymać realne napięcie stringu |
| Charakterystyka | Sposób reakcji aparatu na przeciążenie i zwarcie | Decyduje o tym, czy urządzenie zadziała za wcześnie, czy za późno |
W praktyce liczę też prąd z mocy odbiornika: dla jednofazy I = P / (U × cosφ × η), a dla trójfazy I = P / (√3 × U × cosφ × η). Sama moc znamionowa to za mało, bo elektronika, silniki i falowniki potrafią zachowywać się zupełnie inaczej w chwili rozruchu i przy pracy ciągłej. Przeciążenie to długotrwały nadmiar prądu, a zwarcie to gwałtowny skok, który wymaga już zupełnie innej zdolności wyłączania.
To właśnie te dane oddzielają dobór oparty na katalogu od doboru, który rzeczywiście działa w instalacji. Kiedy mam je policzone, mogę przejść do wyboru typu aparatu i jego charakterystyki.
Bezpiecznik czy wyłącznik nadprądowy
Nie traktuję bezpiecznika i wyłącznika nadprądowego jak zamienników z jednej półki. Każdy z nich ma inne mocne strony, a w niektórych obwodach najlepszy efekt daje dopiero zestawienie obu rozwiązań. Dla czytelności zestawiam to najprościej, jak się da.
| Typ | Ochrona przed przeciążeniem | Ochrona przed zwarciem | Typowe zastosowanie | Mocna strona | Ograniczenie |
|---|---|---|---|---|---|
| gG | Tak | Tak | Ogólne obwody, kable, rozdzielnice | Uniwersalny i przewidywalny, ma wysoką zdolność wyłączania | Jest jednorazowy i trzeba go dobrze dopasować do charakteru obciążenia |
| aM | Nie | Tak | Silniki, transformatory, obwody z dużym rozruchem | Lepiej znosi udary i prądy rozruchowe | Do ochrony przeciążeniowej potrzebuje osobnego elementu |
| gPV | Tak | Tak | Stringi fotowoltaiczne, obwody DC, rozdzielnice combiner | Jest zaprojektowany do wysokiego napięcia DC i niskich prądów zwarciowych | Musi pasować do napięcia stringu i limitu bezpiecznika modułu |
| Wyłącznik nadprądowy | Tak | Tak | Obwody odbiorcze po stronie AC | Można go resetować i szybko przywrócić obwód do pracy | Nie zastępuje gPV na DC i ma ograniczoną zdolność wyłączania |
Jeśli obwód ma duży prąd rozruchowy, patrzę najpierw na aM albo na wyłącznik z odpowiednią charakterystyką, a nie na pierwszy lepszy gG. Z kolei w instalacji PV domyślnym wyborem po stronie DC jest gPV, bo tam liczy się odporność na napięcie stałe, łuk i prądy wsteczne z równoległych stringów. Kiedy wiadomo już, po który typ sięgnąć, można przejść do samego wyliczenia prądu znamionowego.
Jak przechodzę od obciążenia do konkretnego prądu znamionowego

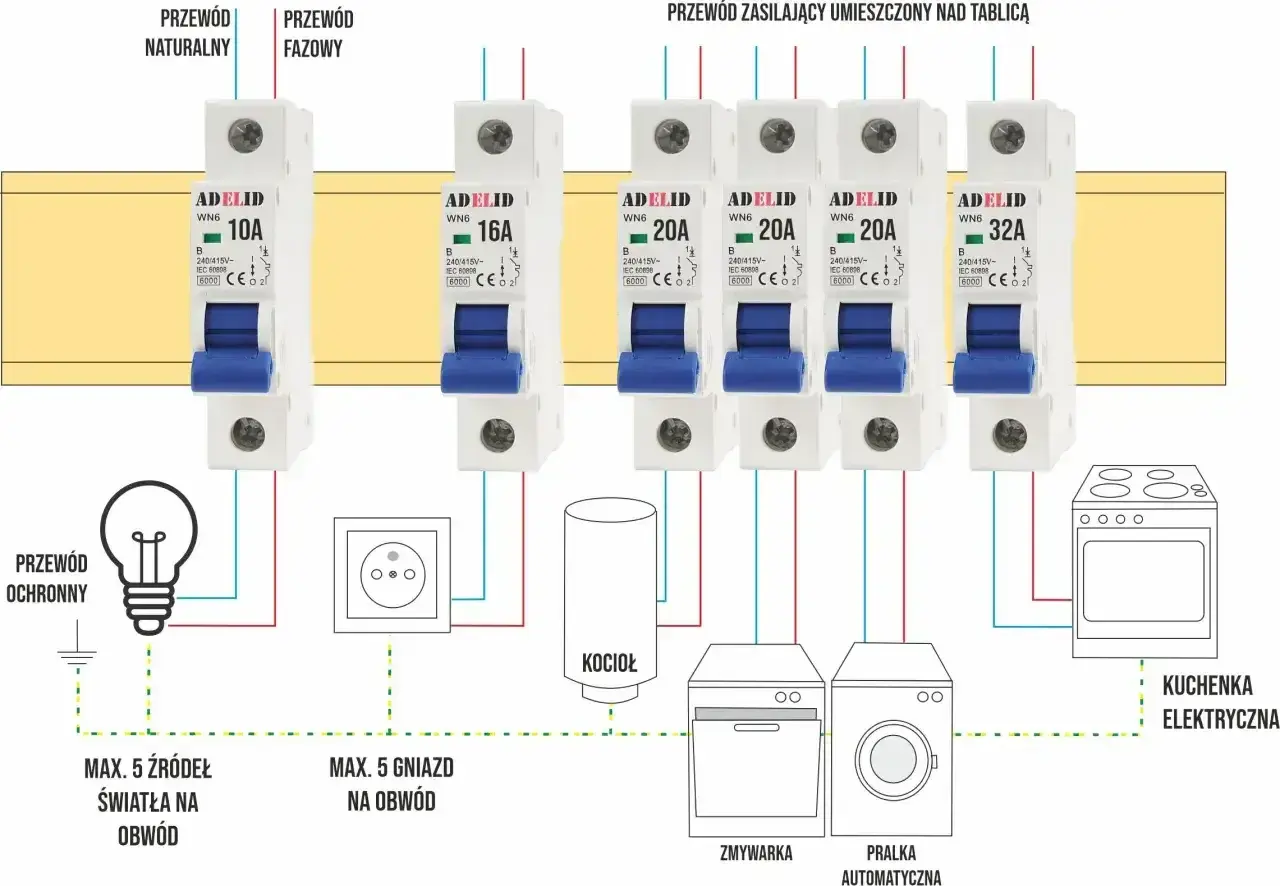

W praktyce nie wybieram najbliższej wyższej wartości z katalogu na ślepo. Najpierw sprawdzam warunki pracy, potem koryguję je o temperaturę, sposób ułożenia przewodów i zgrupowanie kabli, a dopiero na końcu wybieram standardowy In, zwykle z szeregu 6, 10, 16, 20, 25, 32 A i dalej, jeśli obwód tego wymaga.
- Ustalam Ib, czyli realny prąd obciążenia, a nie tylko moc z tabliczki.
- Sprawdzam Iz przewodu po korektach za temperaturę, sposób prowadzenia i liczbę obwodów w wiązce.
- Dobieram In tak, żeby spełnić relację Ib ≤ In ≤ Iz.
- Przy bezpiecznikach patrzę dodatkowo na warunek cieplny przewodu, czyli na to, czy charakterystyka topienia nie przeciąża kabla w całym zakresie pracy.
- Na końcu porównuję zdolność wyłączania z prądem zwarciowym w miejscu montażu i sprawdzam selektywność z zabezpieczeniem nadrzędnym.
Przykład jest prosty: jeśli obciążenie potrzebuje 14 A, a przewód po korektach ma 18 A, to 16 A może być poprawne. Ale jeśli ten sam przewód leży w grupie kilku kabli, w temperaturze podwyższonej i z długą trasą na dachu, 16 A może okazać się zbyt ambitne. Wtedy wolę zejść do 10 A albo zwiększyć przekrój, zamiast ratować projekt większym bezpiecznikiem.
Najważniejsze jest dla mnie jedno: zabezpieczenie nie może być ustawione wyżej tylko po to, żeby „nie wybijało”. Taki ruch zwykle przenosi problem na kabel, a kabel jest najgorszym miejscem do oddawania marginesu bezpieczeństwa. W instalacjach fotowoltaicznych ten sam algorytm działa podobnie, ale dochodzą jeszcze napięcia DC i prądy wsteczne między stringami.
Co zmienia fotowoltaika i dlaczego zwykły bezpiecznik to za mało
Po stronie PV nie wystarczy dobrać wkładki „na prąd”. Tu liczy się wysoka wartość napięcia stałego, ograniczony prąd zwarciowy modułów, możliwość przepływu prądu wstecznego z równoległych stringów oraz ograniczenia wpisane przez producenta modułów. W praktyce patrzę na aktualne wymagania dla PV z rodziny IEC 60364-7-712 i nie traktuję stringu tak samo jak zwykłego obwodu 230 V.
| Obszar | Co sprawdzam | Najczęstszy błąd |
|---|---|---|
| String DC | Napięcie maksymalne przy najniższej temperaturze, Isc i dopuszczalne zabezpieczenie szeregowe modułu | Dobór tylko pod prąd znamionowy wkładki, bez spojrzenia na limit producenta panelu |
| Rozdzielnica combiner | Prąd wsteczny z równoległych stringów i zdolność wyłączenia w DC | Założenie, że pojedynczy string nie może zostać dożywiony przez pozostałe |
| Falownik po stronie AC | Prąd wyjściowy, przekrój przewodu i selektywność z główną rozdzielnicą | Przenoszenie do AC rozwiązań z DC bez sprawdzenia charakterystyki |
| Podstawa i osprzęt | Współpraca wkładki, podstawy i napięcia znamionowego 1000 V DC lub 1500 V DC | Mieszanie elementów z różnych systemów tylko dlatego, że mają podobny prąd |
W stringach najczęściej stosuję podejście oparte na zapasie względem 1,5 × Isc, a w zależności od układu i aktualnych wymagań projektowych spotyka się też zakresy sięgające do 2,4 × Isc. To nie jest miejsce na zgadywanie: ostateczna wartość musi zmieścić się w limicie z karty katalogowej modułu, bo właśnie ten limit bywa bezwzględny. Jeśli producent wpisuje maksymalne zabezpieczenie szeregowe 15 A albo 20 A, nie przekraczam tego tylko po to, żeby „lepiej chronić kabel”.

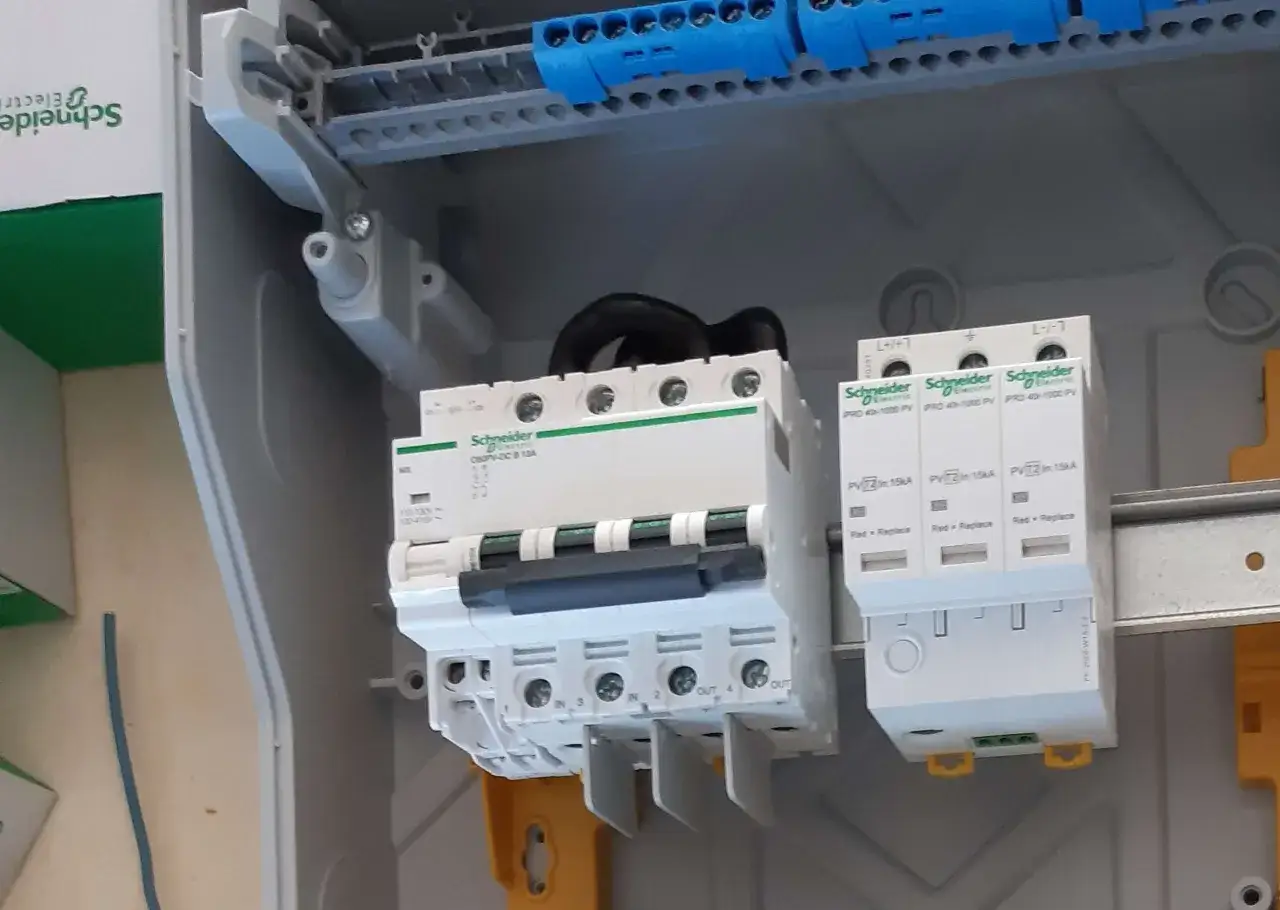

Na stronie AC falownika zasady są bliższe klasycznej instalacji budynkowej, ale nadal pilnuję napięcia, prądu, selektywności i zdolności wyłączania. Najbardziej praktyczna zasada brzmi tu tak: DC dobieram pod PV, AC dobieram pod rozdzielnicę, a oba tory muszą ze sobą współpracować. Kiedy to jest dopięte, większość kłopotów znika jeszcze na etapie projektu.
Najczęstsze błędy, które widzę w projektach
Wiele problemów powtarza się zaskakująco często i zwykle wynika nie z braku wiedzy, tylko z pośpiechu albo zbyt dużego zaufania do katalogu. Poniżej zbieram błędy, które naprawdę potrafią zniszczyć sens dobrze wyglądającego projektu.
- Dobór tylko z mocy odbiornika - bo sama moc nie uwzględnia cosφ, sprawności i realnego prądu pracy.
- Brak korekty na temperaturę i grupowanie kabli - przewód na papierze wygląda dobrze, ale w rozdzielnicy lub na dachu pracuje w dużo gorszych warunkach.
- Zamiana AC na DC - aparat z katalogu do 230 V nie zawsze nadaje się do bezpiecznego rozłączania 1000 V DC.
- Ignorowanie zdolności wyłączania - 6 kA nie jest wartością uniwersalną i nie wszędzie wystarczy.
- Przewymiarowanie „żeby nie wybijało” - to najprostsza droga do sytuacji, w której zabezpieczenie przestaje chronić kabel.
- Pominięcie limitu modułu PV - bezpiecznik może być technicznie poprawny, ale i tak zbyt duży względem dopuszczenia producenta panelu.
- Brak selektywności - przy awarii wyłącza się pół instalacji, zamiast tylko uszkodzony obwód.
Najgroźniejszy błąd jest paradoksalnie najprostszy: zbyt duży bezpiecznik daje fałszywe poczucie spokoju, a przewód nadal pozostaje najsłabszym ogniwem. Jeśli mam wybrać jedno miejsce, w którym warto poświęcić dodatkowe 10 minut, to właśnie tutaj. To dobry moment, żeby zamknąć temat krótką listą kontrolną, z której korzystam przed odbiorem.
Co sprawdzam przed odbiorem, żeby aparat naprawdę chronił przewód
Przed zamknięciem projektu przechodzę przez kilka punktów zawsze w tej samej kolejności. To prosty sposób, żeby wyłapać błędy bez wracania na dach albo do rozdzielnicy po pierwszym zgłoszeniu od użytkownika.
- Czy Ib jest policzone z realnych warunków pracy, a nie tylko z mocy znamionowej?
- Czy Iz uwzględnia temperaturę, sposób ułożenia przewodów i ich zgrupowanie?
- Czy In mieści się w relacji Ib ≤ In ≤ Iz?
- Czy zdolność wyłączania aparatu jest większa od spodziewanego prądu zwarciowego w miejscu montażu?
- Czy aparat ma właściwe napięcie znamionowe dla danego obwodu, zwłaszcza po stronie DC?
- Czy w PV nie przekroczono limitu maksymalnego bezpiecznika szeregowego podanego przez producenta modułu?
- Czy selektywność z zabezpieczeniem nadrzędnym jest zachowana, żeby awaria nie gasiła całej instalacji?
Jeśli miałbym zostawić jedną zasadę na koniec, to tę: najpierw liczę przewód i warunki pracy, dopiero potem wybieram konkretną wkładkę albo wyłącznik. W instalacjach fotowoltaicznych ta kolejność zwykle decyduje o tym, czy zabezpieczenie działa spokojnie przez lata, czy zaczyna męczyć instalację niepotrzebnymi zadziałaniami.
